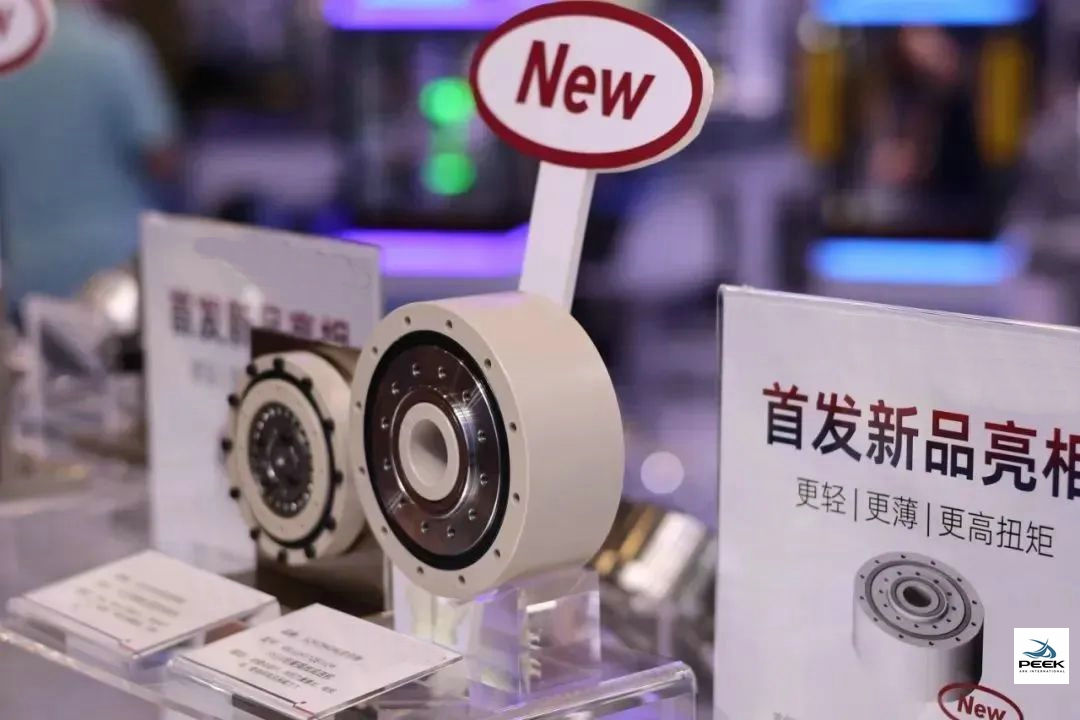

Reductores armónicos de PEEK: ventajas del material y aplicaciones

1. Reductores armónicos en los sistemas de articulación de robots humanoides

Los robots humanoides dependen de módulos de articulación altamente integrados para lograr un control de movimiento preciso, una alta densidad de par y un diseño estructural compacto. Entre las diferentes soluciones de transmisión, los reductores armónicos se utilizan ampliamente debido a sus ventajas de alta relación de reducción, holgura mínima y excelente precisión de posicionamiento.

Un reductor armónico típico consta de tres componentes principales: el generador de ondas, el engranaje flexible y el engranaje circular. Mediante la deformación elástica del engranaje flexible, los reductores armónicos pueden proporcionar relaciones de transmisión elevadas dentro de un volumen reducido, lo que los hace especialmente adecuados para las articulaciones de robots humanoides, como hombros, codos, muñecas, caderas y tobillos.

Sin embargo, los reductores armónicos tradicionales se fabrican principalmente en acero o aleaciones de aluminio. A medida que los robots humanoides evolucionan hacia un mayor número de grados de libertad, menor consumo energético y un mejor rendimiento dinámico, las limitaciones de los reductores metálicos —especialmente el peso, la inercia, el ruido y la dependencia de la lubricación— se vuelven cada vez más evidentes.

Esto ha impulsado el interés por los plásticos de ingeniería de alto rendimiento, en particular PEEK (polieteretercetona), como material alternativo para los componentes de los reductores armónicos.

2. Propiedades del material PEEK relevantes para los reductores armónicos

PEEK es un termoplástico semicristalino de alto rendimiento ampliamente utilizado en los sectores aeroespacial, médico y en sistemas mecánicos de precisión. Desde una perspectiva de ingeniería de materiales, varias propiedades intrínsecas hacen que PEEK sea adecuado para aplicaciones en reductores armónicos:

• Baja densidad con alta resistencia específica
  PEEK tiene una densidad aproximada de 1,3–1,5 g/cm³, significativamente inferior a la del acero. Cuando se refuerza con fibra de carbono u otros rellenos, PEEK ofrece una alta rigidez y resistencia en relación con su peso.

• Excelente resistencia a la fatiga y al creep
  Los reductores armónicos funcionan bajo cargas cíclicas continuas. PEEK mantiene la estabilidad dimensional y la integridad mecánica bajo esfuerzos prolongados, lo cual es especialmente crítico para el engranaje flexible.

• Bajo coeficiente de fricción y comportamiento autolubricante
  PEEK y sus compuestos presentan un rendimiento tribológico favorable, reduciendo las pérdidas por fricción y el desgaste entre los componentes en engrane.

• Estabilidad térmica y química
  PEEK conserva sus propiedades mecánicas a temperaturas elevadas y muestra una excelente resistencia a aceites, grasas y a la mayoría de los productos químicos industriales.

Estas características permiten que PEEK actúe no solo como un plástico estructural, sino como un material funcional portante para sistemas de transmisión.

3. Ventajas estructurales de los reductores armónicos de PEEK

Cuando PEEK se aplica a los componentes de los reductores armónicos —especialmente al engranaje flexible, los dientes de engranaje o las carcasas estructurales— surgen varios beneficios de ingeniería.

3.1 Reducción de peso e inercia

La sustitución de componentes metálicos por PEEK puede reducir la masa de un reductor armónico aproximadamente entre un 40 y un 60 %, dependiendo del diseño y del tipo de refuerzo. La reducción de la masa de los elementos giratorios y alternantes disminuye directamente la inercia de la articulación, lo que permite:

• aceleraciones y desaceleraciones más rápidas

• una mejor respuesta dinámica

• menores requisitos de par del motor

Estas ventajas son especialmente relevantes para robots humanoides que realizan movimientos frecuentes de arranque, parada y equilibrio.

3.2 Control del ruido y las vibraciones

PEEK presenta mejores capacidades de amortiguamiento de vibraciones que los metales. En los reductores armónicos, esto se traduce en:

• reducción del ruido de engrane

• transmisión de par más suave

• mejor comportamiento acústico en robots de servicio o entornos de interacción humana

3.3 Menor dependencia de la lubricación

Los reductores armónicos tradicionales requieren una lubricación precisa para controlar el desgaste y la eficiencia. Las propiedades tribológicas de PEEK permiten:

• reducir la cantidad de lubricante

• ampliar los intervalos de mantenimiento

• posibilitar el funcionamiento en condiciones de lubricación límite o mínima

Esto simplifica el diseño de los módulos de articulación y mejora la fiabilidad a largo plazo.

4. Consideraciones de rendimiento en aplicaciones de robots humanoides

En los robots humanoides, los actuadores de las articulaciones deben equilibrar capacidad de par, precisión, eficiencia y vida útil. Los reductores armónicos de PEEK contribuyen positivamente en varios aspectos:

• alta relación par-peso a nivel de la articulación

• mejora de la eficiencia energética y mayor autonomía

• precisión estable bajo ciclos de carga repetidos

• menor acumulación térmica durante la operación continua

Aunque los reductores armónicos metálicos siguen dominando las aplicaciones de par extremadamente alto, las soluciones basadas en PEEK son especialmente adecuadas para articulaciones de carga media, arquitecturas de accionamiento distribuido y plataformas humanoides compactas.

5. Perspectivas de fabricación y diseño

Los avances en formulaciones compuestas de PEEK, mecanizado de alta precisión y optimización del diseño de engranajes están ampliando de forma constante el rango de carga viable de los reductores armónicos basados en polímeros. Las calidades de PEEK reforzadas con fibra de carbono y modificadas tribológicamente mejoran aún más la rigidez, la resistencia al desgaste y la estabilidad dimensional.

A medida que la producción de robots humanoides avanza hacia mayores volúmenes, los reductores armónicos de PEEK también ofrecen ventajas en:

• integración del diseño y consolidación de componentes

• reducción de procesos secundarios de mecanizado y tratamientos superficiales

• mayor escalabilidad para la fabricación en serie

6. Conclusión

Los reductores armónicos de PEEK representan una evolución impulsada por el material en el diseño de transmisiones para robots humanoides. Al combinar construcción ligera, comportamiento tribológico favorable y estabilidad mecánica a largo plazo, PEEK permite sistemas de articulación más eficientes, sensibles y adecuados para entornos centrados en el ser humano.

A medida que la robótica humanoide continúa avanzando, los reductores armónicos basados en PEEK desempeñarán un papel cada vez más importante en el equilibrio entre rendimiento, peso y eficiencia del sistema.
