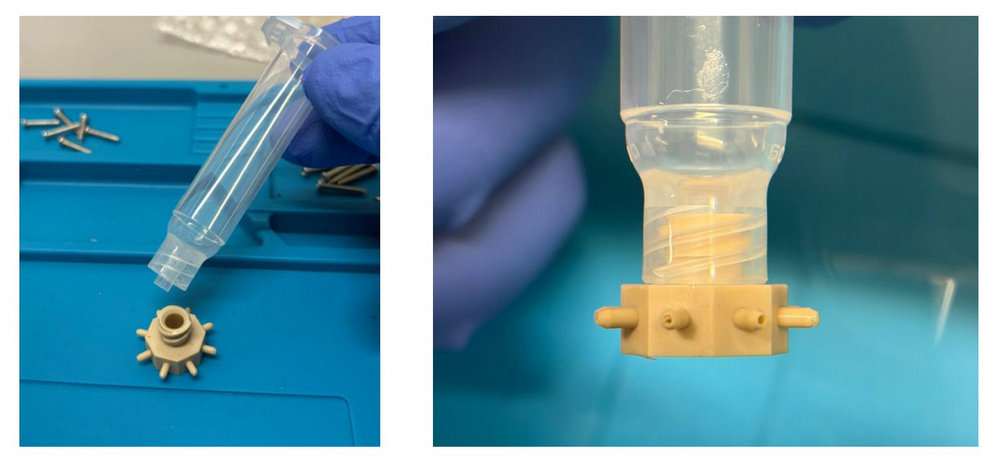

Los conectores Luer son componentes pequeños, pero desempeñan un papel importante en los sistemas médicos de gestión de líquidos y gases. Proporcionan una conexión estandarizada entre jeringas, catéteres, tubos, válvulas, filtros y otros componentes médicos o de laboratorio. Cuando una aplicación requiere una alta resistencia química, estabilidad dimensional, esterilización repetida y un sellado fiable, los conectores Luer de PEEK se convierten en una solución de ingeniería atractiva.
Un conector Luer es un conector de pequeño diámetro diseñado para proporcionar una conexión segura entre componentes utilizados para la transferencia de líquidos o gases. Las conexiones Luer tradicionales utilizan una interfaz cónica de acoplamiento estandarizada. Un conector Luer Slip se basa principalmente en el ajuste por interferencia cónica, mientras que un conector Luer Lock incorpora un mecanismo de bloqueo mecánico para ayudar a evitar desconexiones accidentales.
La conicidad Luer es de aproximadamente un 6%, y los componentes macho y hembra están diseñados para acoplarse mediante sus superficies cónicas. Esta geometría permite que un conector relativamente pequeño consiga una conexión fiable sin necesidad de una estructura de sellado de gran tamaño.
Las aplicaciones médicas modernas deben tener en cuenta la serie ISO 80369, especialmente ISO 80369-7 para conectores Luer destinados a aplicaciones intravasculares e hipodérmicas. La estandarización no se refiere únicamente a la compatibilidad dimensional, sino también a la reducción del riesgo de conexiones incorrectas entre diferentes aplicaciones médicas.
Por lo tanto, un conector Luer no debe considerarse simplemente un pequeño adaptador roscado. Su conicidad, canal interno, mecanismo de bloqueo, dimensiones, estado superficial y propiedades del material contribuyen conjuntamente al rendimiento final de la conexión.
Muchos conectores Luer se fabrican con polímeros médicos convencionales como PP, PC, ABS u otros plásticos de ingeniería. Estos materiales pueden ser adecuados para muchas aplicaciones desechables o sensibles al coste.
El PEEK resulta especialmente interesante cuando la aplicación requiere una combinación de alta resistencia mecánica, resistencia química, resistencia a la temperatura, estabilidad dimensional y fiabilidad a largo plazo.
El PEEK presenta una excelente resistencia frente a muchos productos químicos, disolventes, aceites y entornos de proceso agresivos. Esto resulta especialmente útil para conectores Luer utilizados en instrumentos analíticos, equipos de laboratorio, sistemas de manipulación de productos químicos y dispositivos médicos expuestos a fluidos exigentes.
Un conector Luer puede ser pequeño, pero puede experimentar cargas mecánicas durante el montaje, desmontaje, apriete, ciclos de presión y manipulación.
Las roscas de bloqueo son especialmente importantes. Si el polímero es demasiado blando, un apriete excesivo puede deformar la conexión. Si la forma de la conicidad cambia bajo presión, pueden producirse fugas.
El PEEK es un termoplástico de alto rendimiento capaz de trabajar de forma continua a temperaturas considerablemente superiores a las de muchos plásticos médicos convencionales.
Esta característica puede ser importante cuando un conector Luer debe soportar limpieza a alta temperatura, esterilización o condiciones de proceso exigentes.
Para un conector Luer, la estabilidad dimensional es fundamental. El PEEK ofrece una buena estabilidad dimensional cuando se procesa y mecaniza correctamente. Esto lo hace adecuado para aplicaciones en las que la geometría del conector debe mantenerse constante durante usos repetidos o bajo cambios de temperatura.
En comparación con varios otros plásticos de ingeniería, el PEEK presenta una absorción de humedad relativamente baja. Esto puede ser beneficioso para componentes de precisión, ya que los cambios dimensionales relacionados con la humedad pueden afectar a las interfaces de ajuste preciso.
El PEEK es eléctricamente aislante y considerablemente más ligero que metales como el acero inoxidable. Estas características pueden ser útiles en instrumentos de diagnóstico, equipos analíticos, sistemas de catéteres, equipos de laboratorio y conjuntos especializados de control de fluidos.
Aunque las aplicaciones médicas son uno de los usos más evidentes, los conectores Luer de PEEK también pueden utilizarse en otras aplicaciones de manipulación de fluidos de precisión.
Entre las posibles aplicaciones se incluyen:
Conjuntos de catéteres y tubos
Componentes de jeringas y sistemas de infusión
Equipos de diagnóstico
Instrumentos de laboratorio
Sistemas analíticos
Sistemas HPLC y equipos de cromatografía
Manipulación de fluidos químicos
Sistemas de muestreo
Equipos de investigación
Válvulas de precisión y sistemas de control de fluidos
El material adecuado debe seleccionarse siempre de acuerdo con el fluido real, la presión, la temperatura, el método de esterilización, los requisitos normativos y la vida útil prevista.
Esta es una de las preguntas más importantes al seleccionar un fabricante.
El PEEK puede mecanizarse, pero los componentes pequeños de PEEK de alta precisión pueden ser considerablemente más difíciles de fabricar que las piezas convencionales de PEEK.
La dificultad procede de la combinación del comportamiento del material y la geometría del conector.
Un conector Luer de PEEK típico puede contener simultáneamente varias características de precisión:
Conicidad Luer interna o externa
Canal interno para fluidos
Rosca Luer Lock
Rosca externa o de montaje
Superficie de sellado
Hombro o brida
Secciones de pared delgada
Radios pequeños
Transiciones dimensionales pronunciadas
Todas estas características deben fabricarse dentro de un único componente de pequeño tamaño.
La interfaz cónica es posiblemente la característica más crítica del conector.
El Luer macho y el Luer hembra deben acoplarse correctamente a lo largo de sus superficies cónicas. El ángulo de conicidad, el diámetro, la longitud, la redondez, la concentricidad y la calidad superficial pueden afectar a la conexión.
Los conectores Luer Lock incorporan otra característica crítica: el mecanismo de bloqueo.
Las roscas finas en PEEK requieren un control cuidadoso porque el material se comporta de manera diferente al metal durante el corte.
Si los parámetros de mecanizado son demasiado agresivos, el calor excesivo o las fuerzas de corte pueden afectar a la precisión dimensional. Si la herramienta está desgastada, el perfil de la rosca puede cambiar gradualmente.
El PEEK tiene una conductividad térmica relativamente baja en comparación con los metales. Por ello, el calor generado durante el mecanizado no se disipa de la misma manera que durante el mecanizado de metales.
La estrategia de mecanizado debe equilibrar:
velocidad de corte + avance + geometría de la herramienta + profundidad de corte + sujeción de la pieza + refrigeración + secuencia de mecanizado.
Un buen fabricante no debe aplicar simplemente los parámetros de mecanizado utilizados para metales al PEEK.
El PEEK es más blando que el metal, pero esto no significa que las herramientas convencionales siempre proporcionen los mejores resultados.
La geometría y el filo de la herramienta influyen directamente en:
Acabado superficial
Formación de rebabas
Precisión dimensional
Generación de calor
Vida útil de la herramienta
Calidad de la rosca
Calidad de la conicidad
En grados de PEEK reforzados, como el PEEK reforzado con fibra de carbono o fibra de vidrio, el desgaste de la herramienta se vuelve aún más importante debido al carácter abrasivo del refuerzo.
Una superficie que parece lisa no significa necesariamente que el conector Luer tenga una superficie funcional adecuada.
La conicidad interna y el canal de fluidos pueden influir en:
Fugas
Resistencia al flujo
Limpieza
Retención de partículas
Sellado
Fuerza de conexión
Rendimiento durante acoplamientos repetidos
Por este motivo, la rugosidad superficial debe controlarse de acuerdo con los requisitos funcionales y no evaluarse únicamente de forma visual.
La esterilización puede ser un factor importante al seleccionar materiales para componentes médicos o reutilizables.
La alta resistencia térmica del PEEK lo hace atractivo para entornos exigentes, pero su compatibilidad real depende del proceso de esterilización específico.
Entre los aspectos que pueden considerarse se incluyen:
Esterilización por vapor
Exposición en autoclave
Óxido de etileno
Irradiación gamma
Otros métodos de esterilización validados
La esterilización repetida puede afectar a los polímeros de manera diferente según la temperatura, la dosis de radiación, el tiempo de exposición, la geometría y la formulación del material.
Por lo tanto, el fabricante debe evaluar el componente completo en lugar de afirmar simplemente que "el PEEK es esterilizable".
Debido a que el componente es pequeño y la interfaz tiene una función crítica, la inspección debe cubrir más que las dimensiones externas básicas.
Un proceso profesional de control de calidad puede incluir:
Inspección del material
Confirmación del grado de PEEK, lote del material y documentación correspondiente.
Inspección dimensional
Comprobación de diámetros críticos, longitudes, espesores de pared, roscas y características de acoplamiento.
Inspección de la conicidad
Verificación de la geometría de la conicidad Luer y de su relación dimensional.
Inspección superficial
Evaluación de las superficies críticas de sellado y de contacto con fluidos.
Prueba de fugas
Verificación de que la conexión ensamblada cumple con los requisitos de estanqueidad establecidos.
Ensayos mecánicos
Según la aplicación, pueden evaluarse la resistencia a la separación, al desenroscado u otras características mecánicas.
Inspección visual
Comprobación de rebabas, grietas, marcas de mecanizado, contaminación u otros defectos.
Los ensayos según ISO 80369 incluyen evaluaciones del rendimiento mecánico, como la resistencia a la separación y al desenroscado, lo que demuestra por qué los conectores Luer requieren algo más que una simple inspección dimensional.
